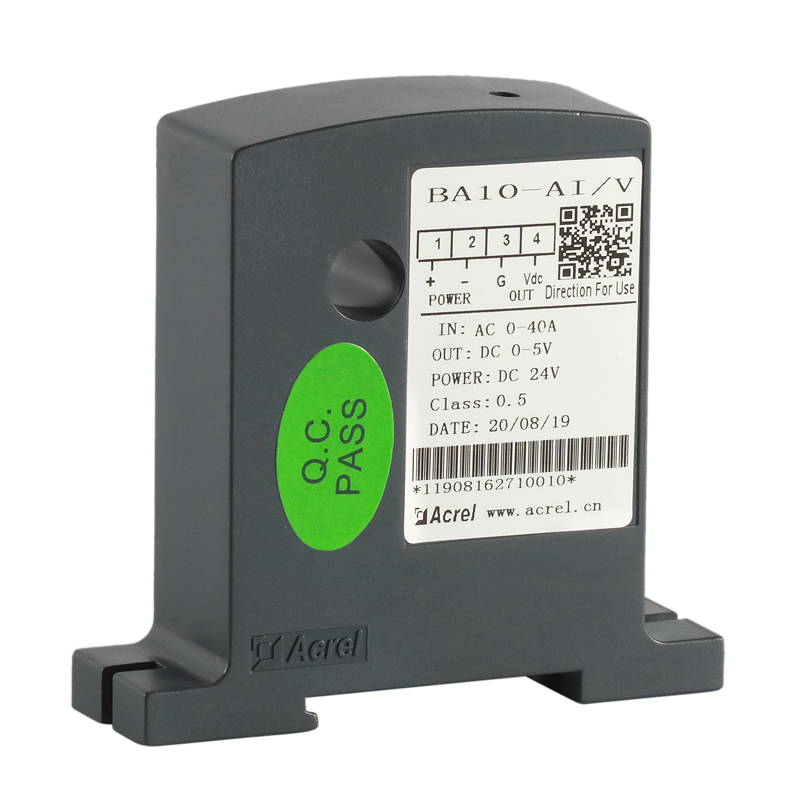

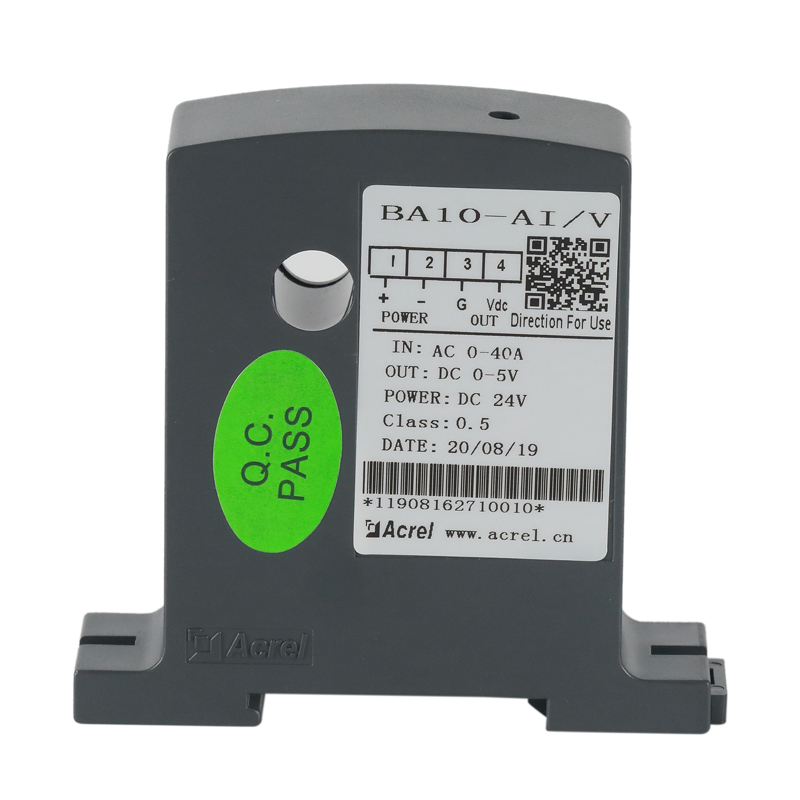

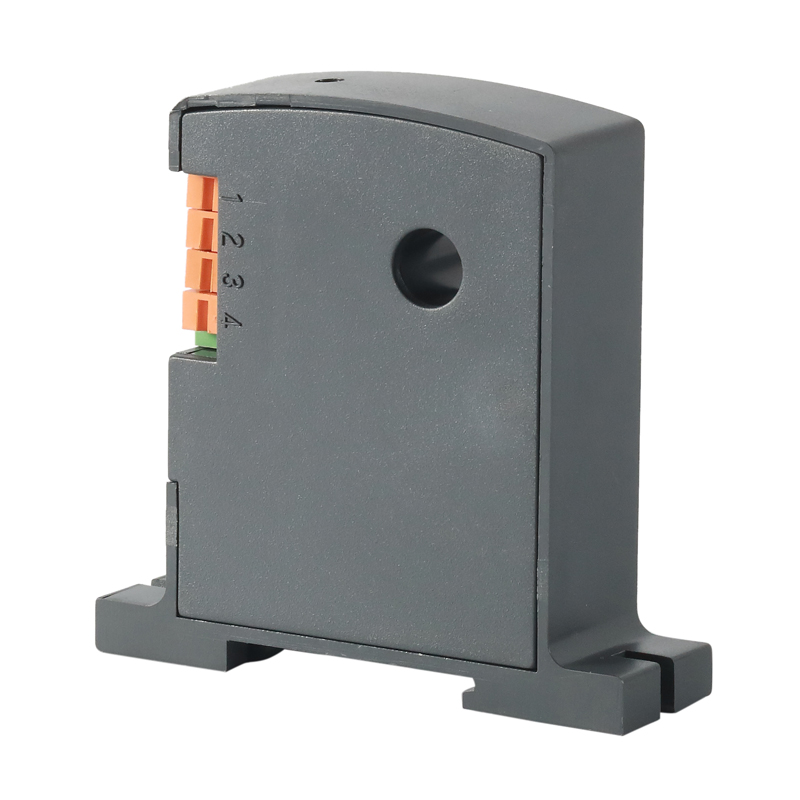

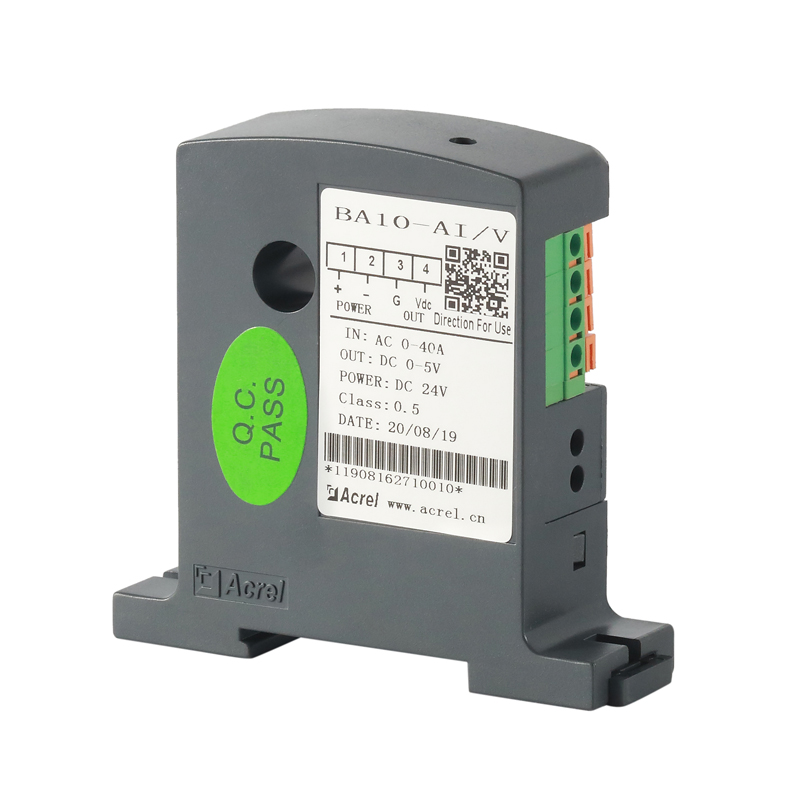

BA系列交流电流传感器

  • 产品简介
  • 技术参数
  • 产品选型
  • 外形安装
  • 产品报价
功能:
BA系列产品应用电磁感应原理,对电网中的交流电流进行实时测量,将其隔离变换为标准的直流信号输出。

应用范围:
应用于工业自动化领域。

订货范例:
具体型号:BA10-AI/I
技术要求:输入电流AC 0-50A;输出DC 4-20mA;穿孔φ10mm;准确级0.5。
通讯协议:无
辅助电源:DC24V
外形尺寸

BA05

BA10

BA20

BA50

接线方式
1 —— + 电源正极(注意电源正极与地不可接反)
2 —— - 电源地
3 —— G(电流输出负极,可与电源共地)
4 —— IDC(电流输出正极),VDC(电压输出正极)

安装示意
导轨安装
选择适合的地方安装标准 DIN35mm 导轨,将 BA 传感器安装到导轨上即可;

螺丝固定安装
在柜体底板上,选择适合的地方开两个与所安装传感器固定孔位置相对应的螺纹孔; 将传感器放置后安装定位螺钉(顺时针)。
